一、12W-24W靜態投影燈更換圖案片步驟

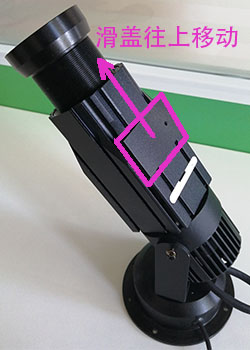

1.取出固定滑蓋螺絲，然后把滑蓋向上移動

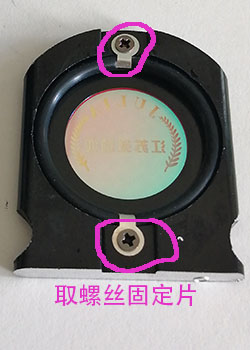

2.用鉗子工具取出圖案片插片，然后取出兩個固定片螺絲

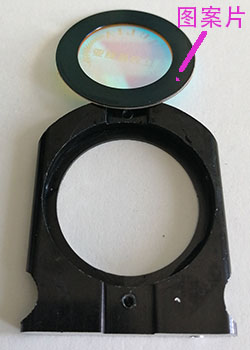

3.取出膠圈，然后取出圖案片

4.安裝圖案片（圖案反面朝上，正面朝下），然后裝上膠圈

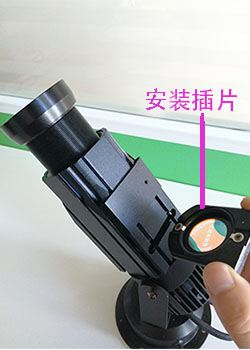

5.裝上固定片并上螺絲擰緊，然后把插片插進燈體里

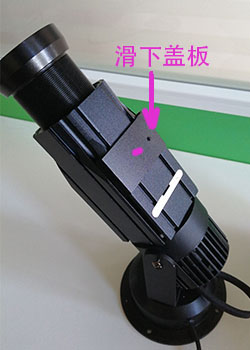

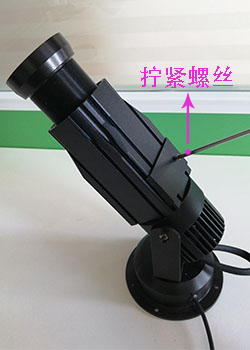

6.滑下蓋板，螺絲孔對準插片位置，然后上螺絲擰緊

二、12W-24W轉動投影燈更換圖案片步驟

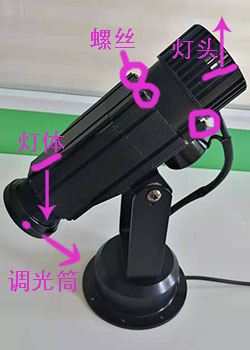

1.把燈體向下壓，燈頭朝上，取出四顆螺絲,然后輕微用力向上提把燈頭與燈體分開

2.用大拇指按住卡簧一側（防止彈射），用錐子或鉗子取出，然后取圖案片

3.安裝圖案片（圖案反面朝上，正面朝下），然后裝上卡簧

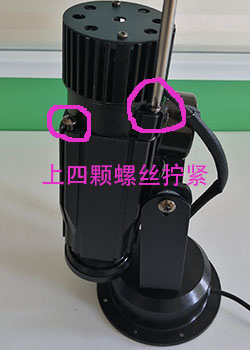

4.把燈頭與燈體連接在一起，然后裝上四顆螺絲用螺絲刀擰緊

三、30W-240W投影燈更換圖案片步驟

1.用手輕微下壓風扇散熱部位垂直于燈座，然后拆四顆螺絲

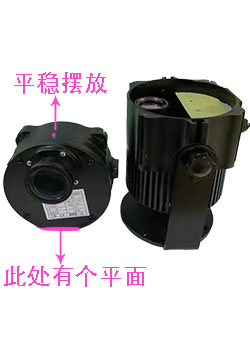

2.輕微用力上提鏡頭部份，然后平穩擺放在水平的地方

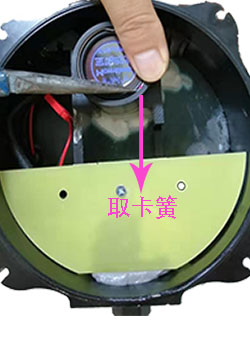

3.用鉗子取出卡簧（用手指壓住卡簧一側以防彈射），然后取出膠圈

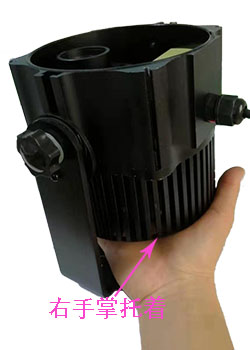

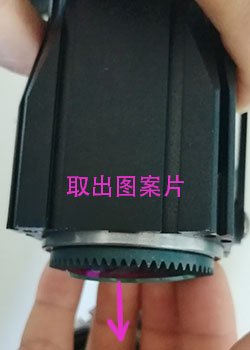

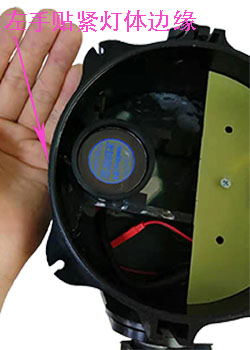

4.用右手掌托著風扇底部位置，左手貼緊燈體邊緣，然后慢慢的把圖案片倒出來

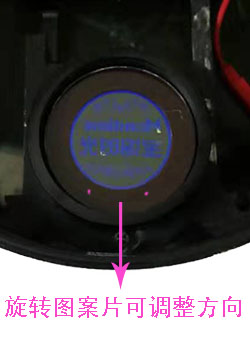

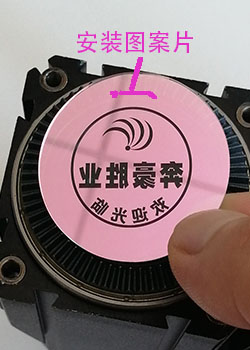

5.換圖案片（圖案反面朝上，正面朝下），調整圖案反面正前中心位置對準半圓板塊的螺絲

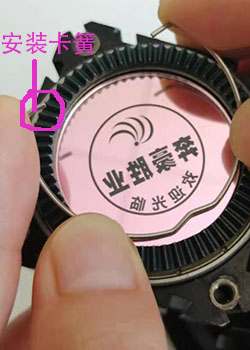

6.安裝膠圈，然后裝上卡簧

7.把鏡頭部份安裝上去，然后上四顆螺絲擰緊

四、調節清晰度

1. 從包裝取出來未調節焦距時投影出來圖案是模糊的。

2. 逆時針把鏡頭慢慢扭出來并觀察圖案是否越來越清晰，如果是清晰就繼續朝此方向慢慢節（切忌：調節鏡頭時，不要左扭幾圈右扭幾圈，這樣原地踏步的扭來扭去是錯誤的）。

五、調節光斑大小及計算

1. 出廠時的鏡片是靠近圖案片的，它的投射光斑屬于正常狀態。

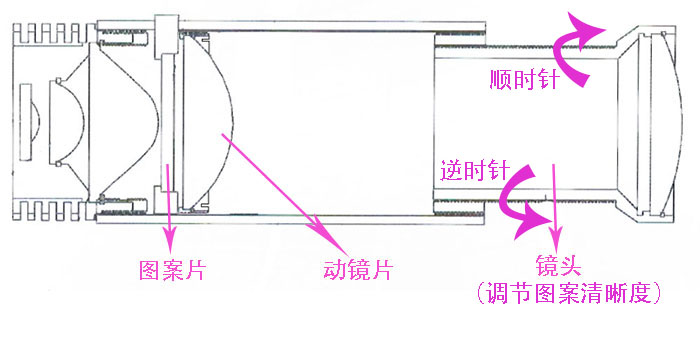

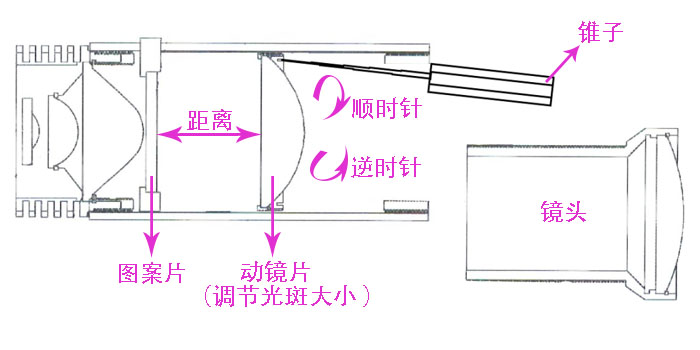

2. 逆時針扭脫調燈筒(即鏡頭），然后用錐子對準動鏡片邊緣的小凹槽，順時針旋轉往圖案片靠近時光斑變小；逆時針旋轉離圖案片遠時（最多能移動1cm的距離）光斑變大。

3. 投影距離和光斑大小計算：安裝距離÷3.92=光斑大小。
