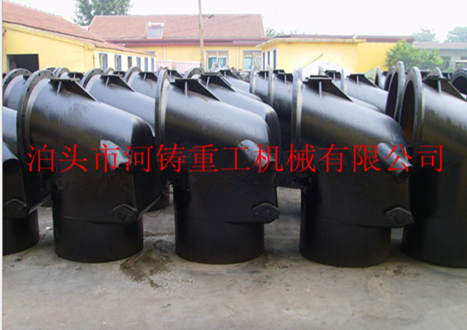

閥體

閥體,橋管,保護板等有屬于焦化設備，閥體用于在出焦時壓下翻板，噴灑的循環氨水在閥體內形成水封，阻斷上升管與集氣管的通道，將出爐炭化室從煤氣系統中隔離。閥體是閥門中的一個主要零部件,根據壓力等級有不同的機械制造方法。

產地：河北省>泊頭市

供應商：河鑄

技術咨詢熱線：18831760507

閥體詳細內容介紹INFORMATION

工藝介質的不同使閥體的材質選用也不同，常用的材質有鑄鐵、鑄鋼、不銹鋼、碳鋼等。

閥體用于在出焦時壓下翻板，噴灑的循環氨水在閥體內形成水封，阻斷上升管與集氣管的通道，將出爐炭化室從煤氣系統中隔離。閥體是閥門中的一個主要零部件,根據壓力等級有不同的機械制造方法。例如鑄造、鍛造等。中低壓規格的閥體通常采用鑄造工藝生產閥體。中高壓規格的閥體采用鍛造工藝生產。與閥芯以及閥座密封圈一起形成密封后能夠有效承受介質壓力。

橋管閥體水封蓋主要參數

焦爐型號	橋管		法蘭連接尺寸			水封高度	理論重量（ kg ）
焦爐型號	中心距	高度	橋管	閥體	水封蓋	水封高度	橋管	閥體	水封蓋
70 型	627	610	φ 490	464 × 410		60	157	109	34
66 － 4 型	510	650	φ 480	490 × 500		35	223	192.4	38
58 型	600	755	φ 600	φ 620	φ 650	80	313	393.5	156
80 型	600	755	φ 600	φ 640	φ 600	120	321.5	498.4	173.1
4.3M 寬炭化室	600	760	φ 600	φ 640	φ 600	120	331.6	483.3	209.1
6M			φ 650	890 × 950	φ 900	100	355	438	438.5
6M	724	830	φ 720	φ 760	φ 780	105	467	728	391
3.2M 搗固焦爐	600	790	φ 600	φ 640	φ 650	80	326.8	497.2	150.7
3.8M 搗固焦爐	600	755	φ 600	φ 640	φ 600	120	321.5	497.4	173.1
4.3M 搗固焦爐	600	760	φ 600	φ 640	φ 600	120	331.6	483.3	209.1
